01
Recebimento e transporte

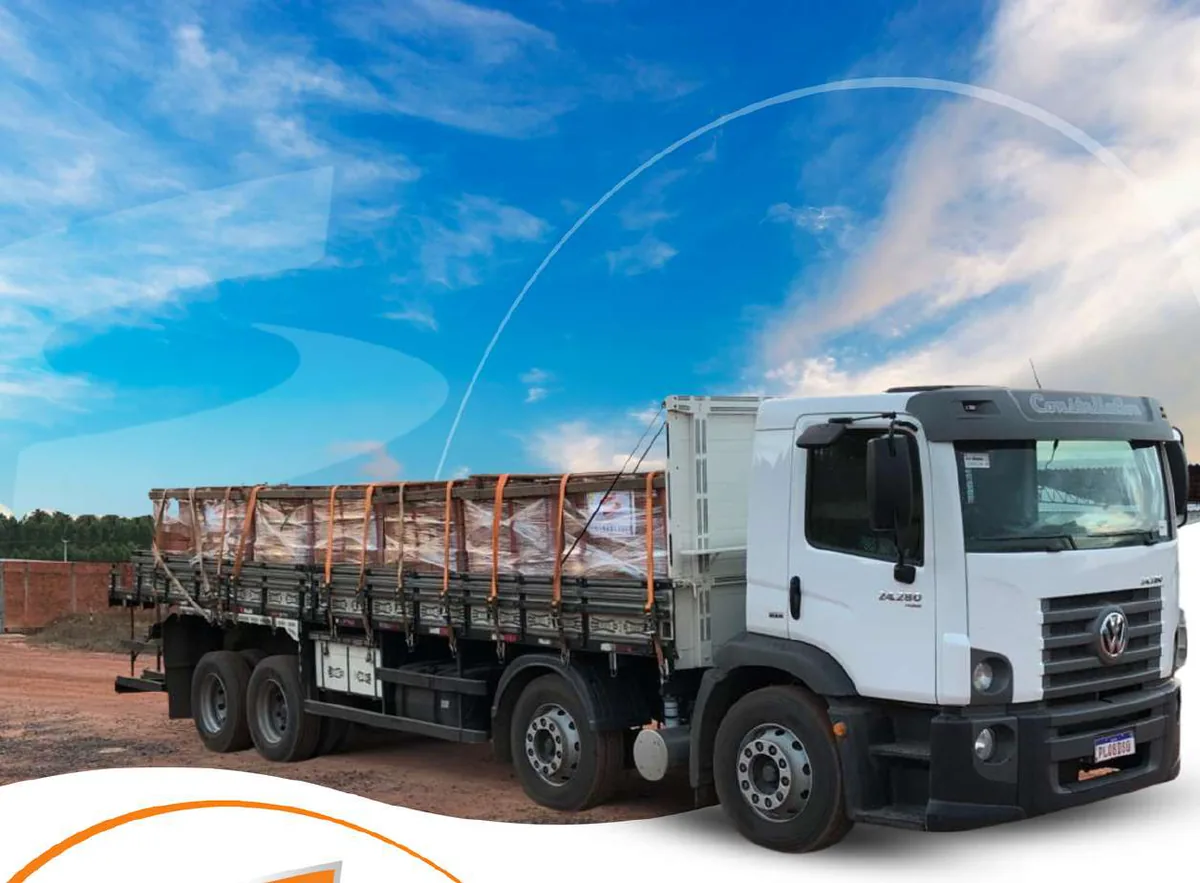

As telhas são carregadas direto sobre a carroceria, que precisa estar regular e sem remendos. No canteiro, nada de jogar peça: o manuseio é manual e sem atrito entre as telhas.
Alagoinhas, Bahia
A cobertura é aquinta fachadada sua obra
Telha extrudada, cumeeira e bloco cerâmico produzidos em Alagoinhas. Aqui está o manual técnico da fábrica: rendimento por metro quadrado, galga de ripamento, tabela de caimento e os ensaios exigidos pela ABNT NBR 15310.
12,0 peças por m²38,1 cm de galga3,3 kg por peçaCada telhado carrega a decisão de quem projetou
A cobertura protege da chuva, do sol e do vento, e ainda define o estilo da edificação. O que separa um telhado que dura de um que dá trabalho começa no projeto e termina na forma como a telha foi assentada.
Da direita para a esquerda, de baixo para a cumeeira
01 Linha de produção
Sete peças, cada uma com o seu número
Todos os modelos seguem os requisitos de ensaio da ABNT NBR 15310. Para saber disponibilidade de cor, acabamento resinado e prazo de carga, fale com a fábrica.
Consumo12,0pç/m²
Peso3,3kg
Galga38,1cm
Caimento mín.35%

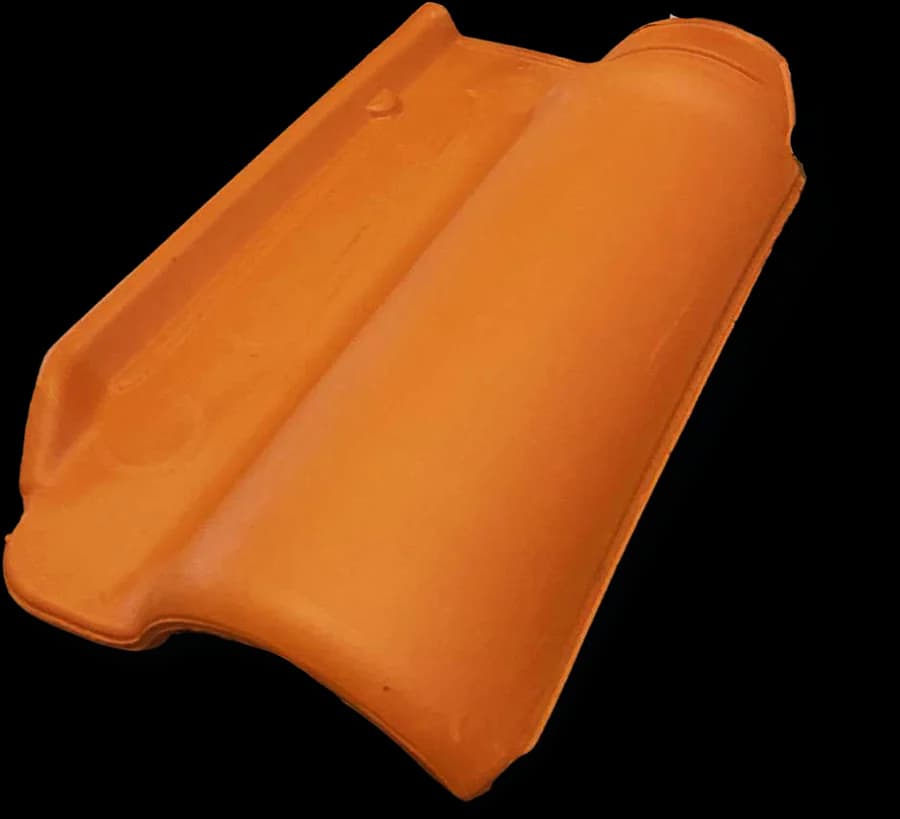

Encaixe duplo e o menor consumo por metro quadrado da linha, o que reduz o número de peças a manusear na obra. Trabalha a partir de 35% de caimento.
02 Anatomia da cobertura
O nome certo de cada parte do telhado

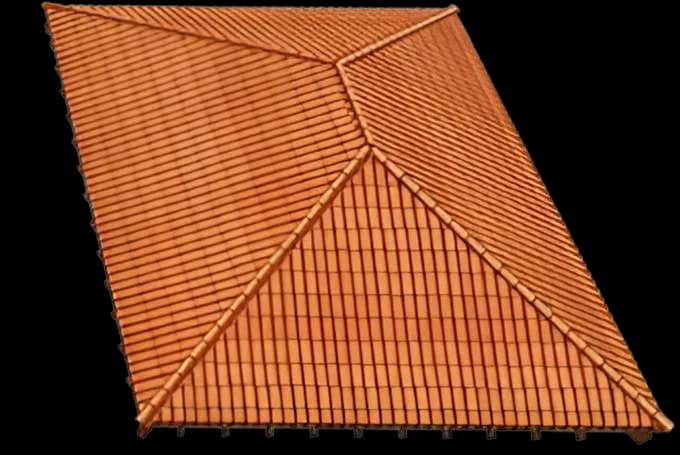

Superfície plana inclinada do telhado. Cada plano do caimento é uma água.
Projeção do telhado para fora do alinhamento da parede. No beiral desprotegido todas as telhas são amarradas, qualquer que seja o caimento.

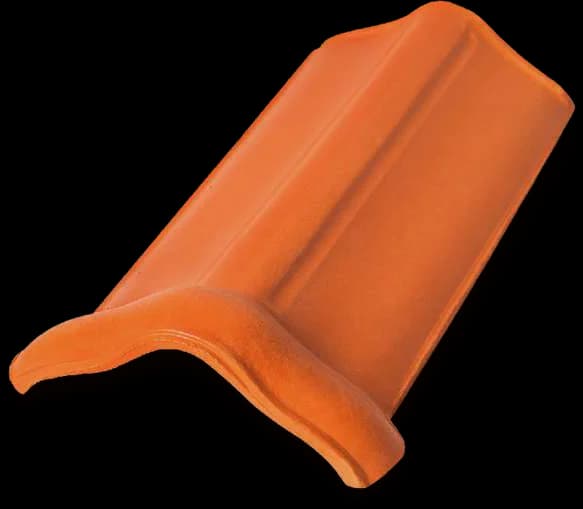

Aresta horizontal delimitada pelo encontro de duas águas, no alto do telhado. O mesmo nome vale para a peça cerâmica que arremata o espigão.
Aresta inclinada no encontro de duas águas que formam ângulo saliente. O espigão divide as águas.
Aresta inclinada no encontro de duas águas que formam ângulo reentrante. Ele capta água e também é chamado de água furtada.
Peça complementar de arremate entre o telhado e uma parede.

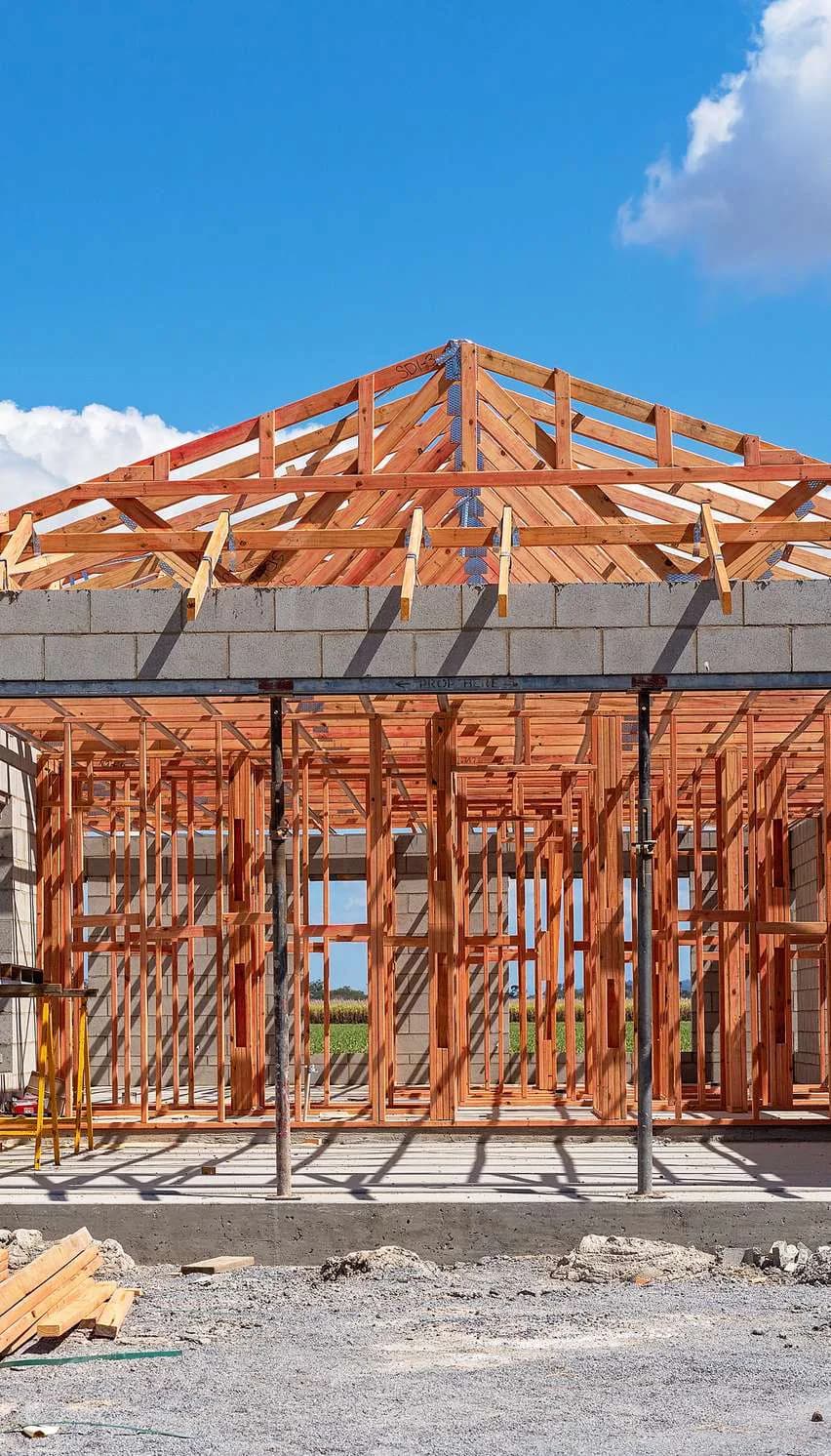

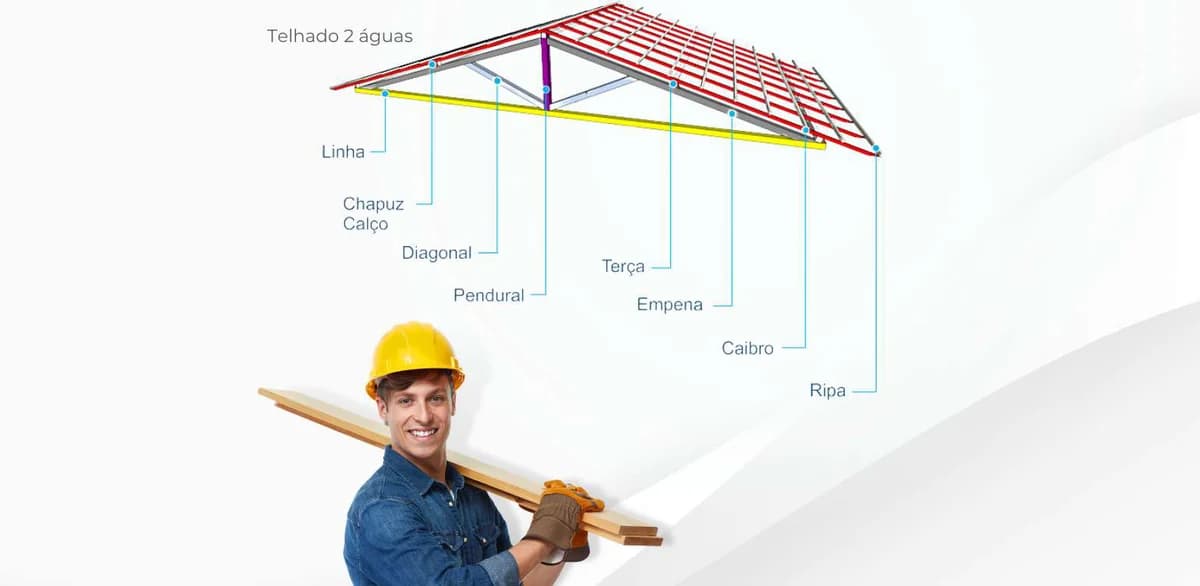

Tesoura, terça, caibro e ripa formam o conjunto que recebe a telha. A estrutura precisa suportar peso próprio, ação dos agentes atmosféricos e as cargas de manutenção ao longo da vida útil.
Ripa1,5 × 5 cmA distância entre elas é a medida da galga.
Caibro5 × 6 cmOu 5 × 7 cm, com no máximo 45 cm entre eixos.
Terça6 × 12 cmOu 6 × 16 cm, distanciadas em até 1,50 m.
Tesoura6 × 12 cmOu 6 × 16 cm, distanciadas em até 3,00 m.
A madeira precisa estar seca e bem apoiada antes da montagem, porque a peça empenada compromete o encaixe e o alinhamento das fiadas. O cálculo estrutural deve ser feito por profissional habilitado.
03 Tabela de caimento
Quanto maior o vão, maior a inclinação
A estanqueidade depende da inclinação. Quando a chuva vem acompanhada de vento, a água é empurrada para dentro da cobertura se o caimento for insuficiente. Mova o controle para ler a inclinação mínima e a altura do oitão conforme o vão livre do telhado.
Vão livre do telhado6 m
Inclinação mínima36%
Altura do oitão2,16m
Vão livre6,00m

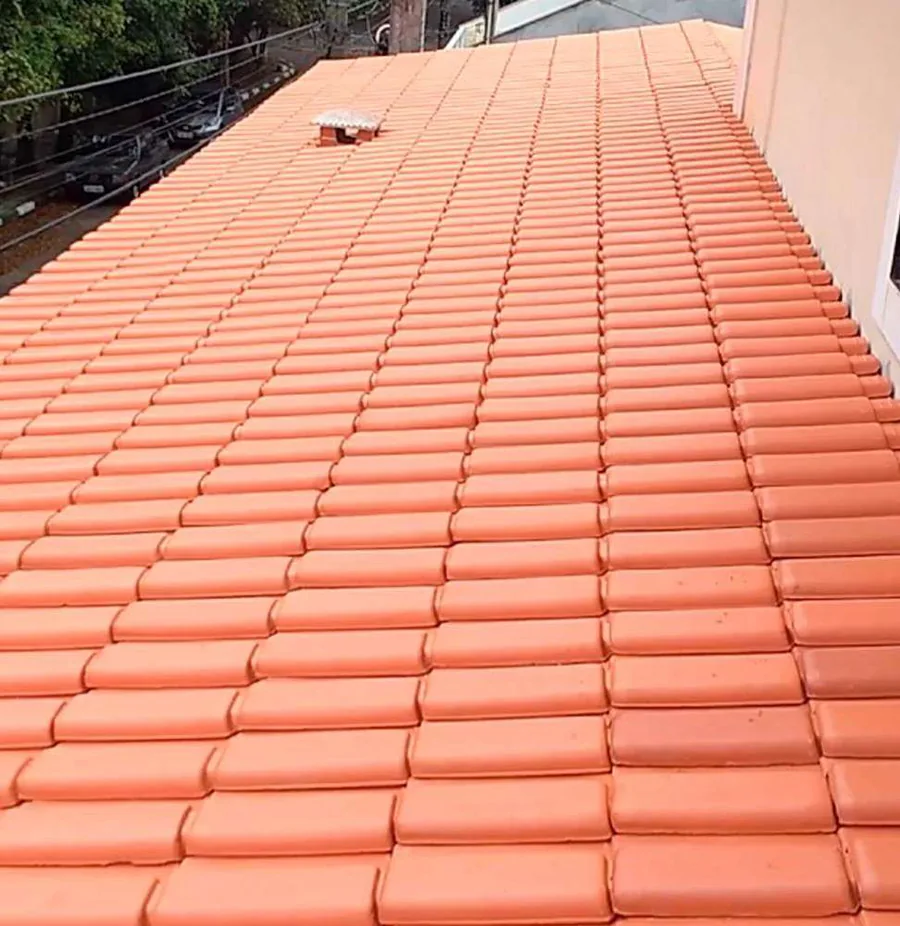

Inclinação insuficiente

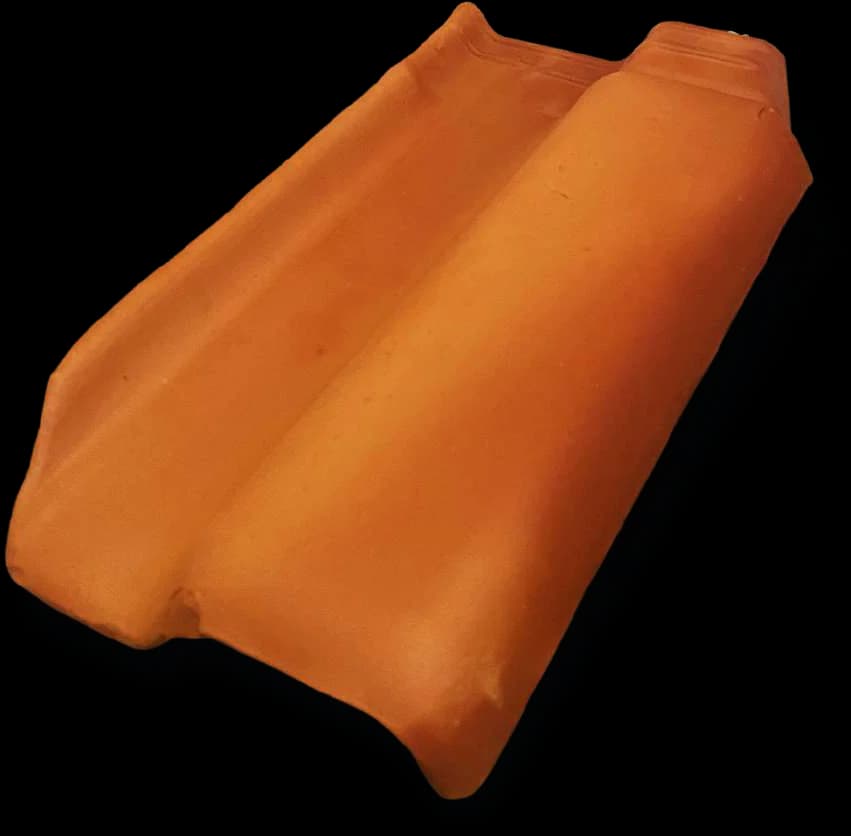

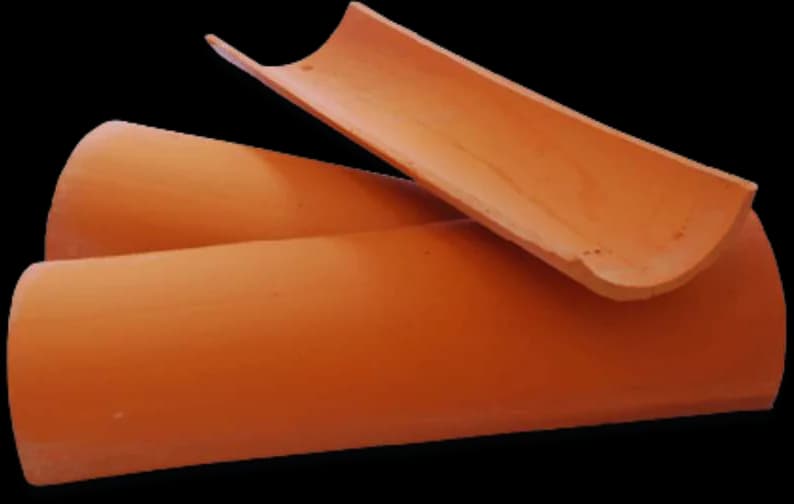

Prejudica o escoamento da chuva e facilita a infiltração, o acúmulo de limo e o aparecimento de musgo. A Colonial e a Plan trabalham a partir de 25%. A Dupla Americana e a Dupla Romana pedem 35%.
Acima de 45% exige amarração
Toda telha precisa ser amarrada com arame galvanizado, de cobre ou de alumínio que suporte pelo menos 10 kg de tração, com espessura que não atrapalhe o encaixe. Em beiral desprotegido a amarração vale para qualquer caimento.
Ventilação na parte inferior
A telha de argila absorve e devolve a condensação, por isso costuma-se dizer que ela respira. Sem ventilação embaixo do telhado a secagem fica lenta, o que favorece limo, fungo e degradação do madeiramento.
04 Cálculo de material
Quantas telhas o seu telhado consome
Multiplique a área inclinada da cobertura pelo consumo do modelo e acrescente de 5% a 10% para quebras, recortes e reposição futura. A conta abaixo faz isso e monta a mensagem de orçamento.
Telhas necessárias1.556Telha Dupla Americana, 12,0 peças por m², com 8% de margem.
Telhas sem margem1.440
Cumeeiras, 3 peças por metro36
Peso estimado sobre a estrutura5,2 t
Caimento mínimo do modelo35%
Enviar para a fábrica
O peso é uma estimativa pelo peso unitário de catálogo e serve de referência para o cálculo estrutural.
05 Passo a passo da obra
Do caminhão até a última fiada
02

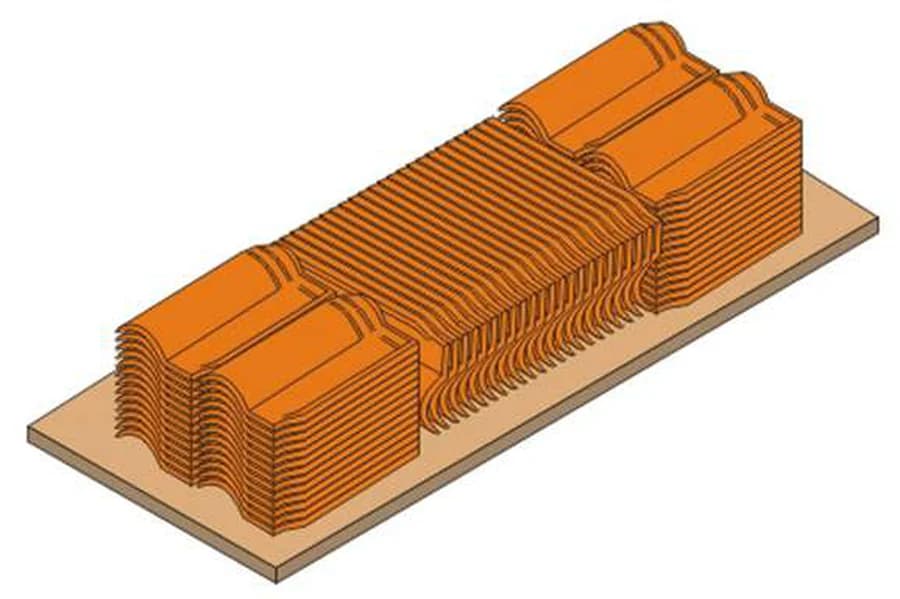

Armazenamento
Local plano, nivelado e protegido da umidade. Uma camada de areia sob as telhas evita sujeira do contato com a terra.
- Pilhas com peças paralelas entre si, o que reduz quebra acidental
- Cobertura das pilhas com lona
03

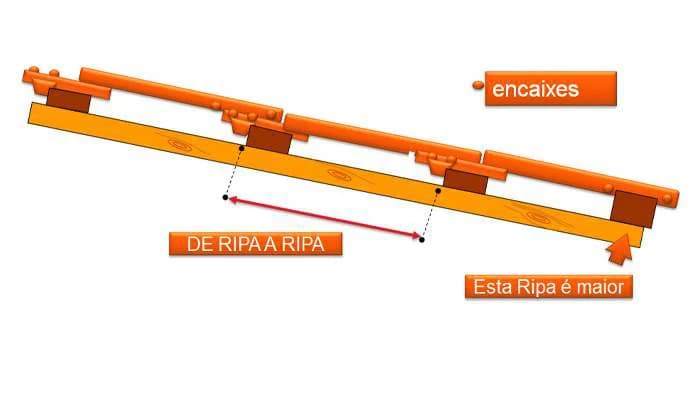

Galga e gabarito

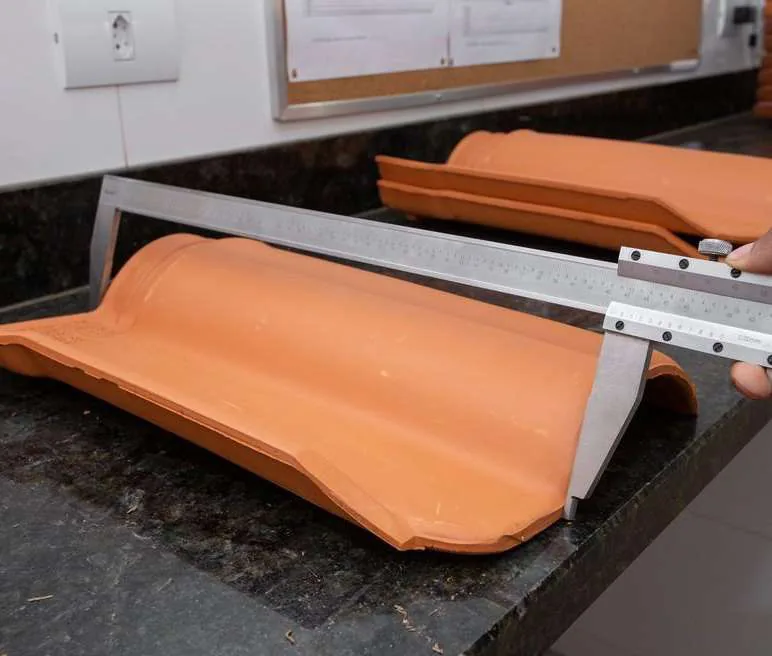

Galga é o espaçamento entre as ripas. Pegue 7 telhas do lote entregue, meça a galga média e construa um gabarito com essa medida.
- Teste prático com algumas telhas antes de montar o ripamento
- Gabarito maior se a arrumação ficou apertada, menor se ficou folgada
04
Ripamento
Com o gabarito pronto, o ripamento sai com espaçamento padrão e o encaixe fica preciso. Ripa fora de esquadro produz fiada torta e recobrimento variável por toda a cobertura.
05

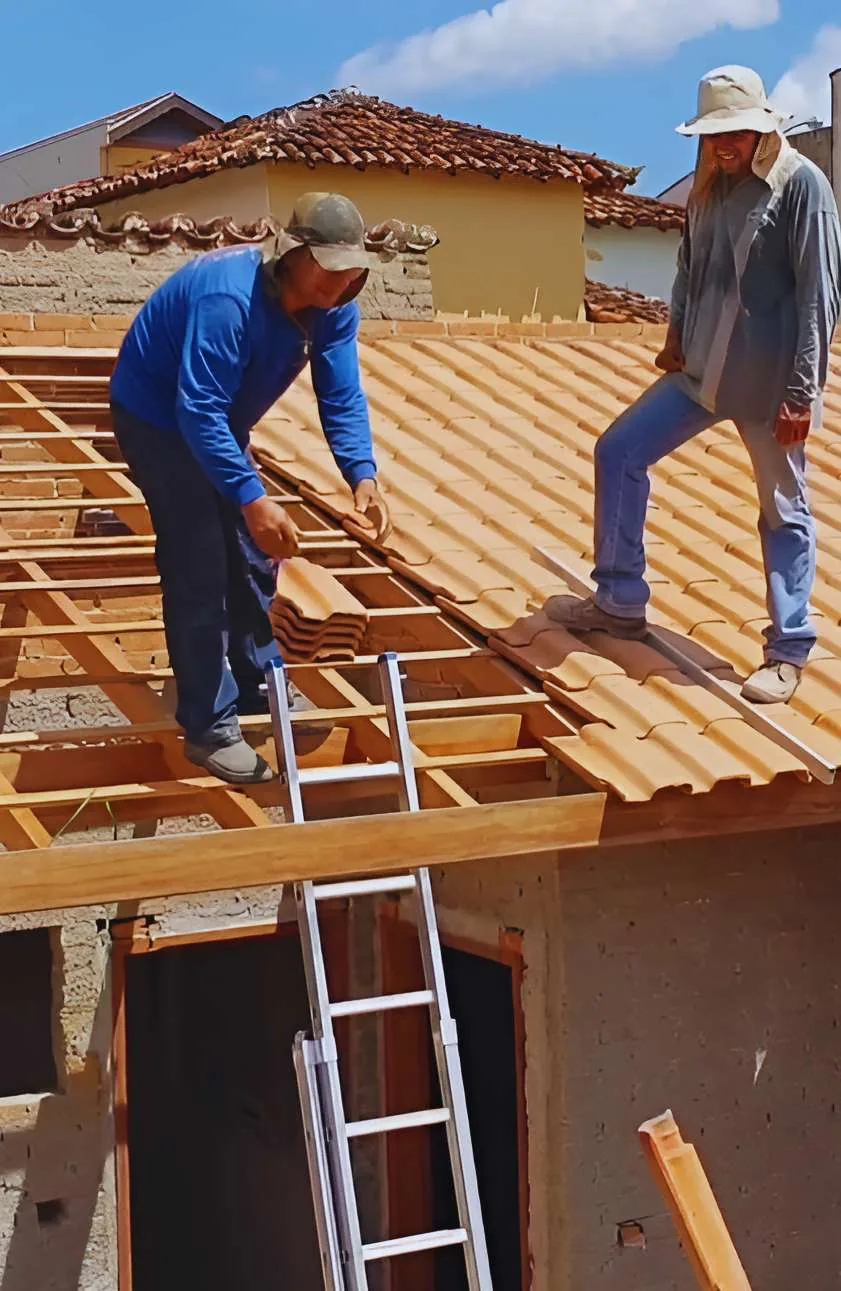

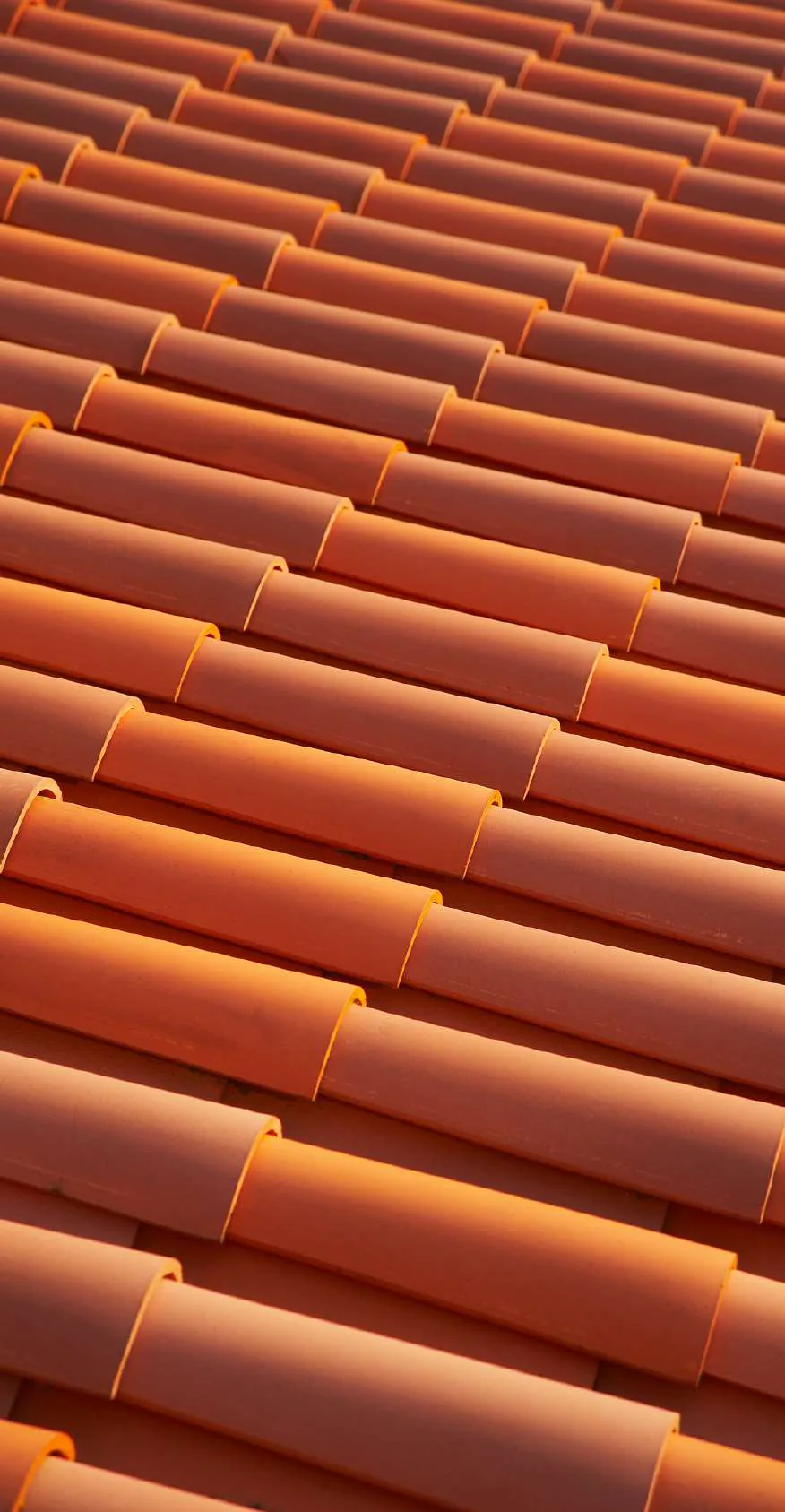

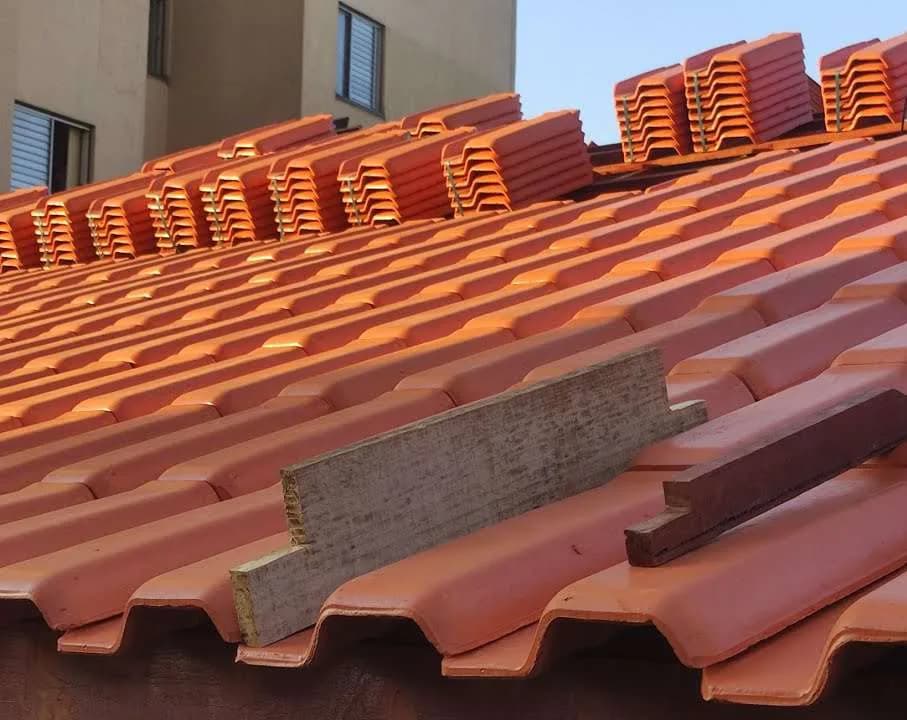

Colocação das telhas

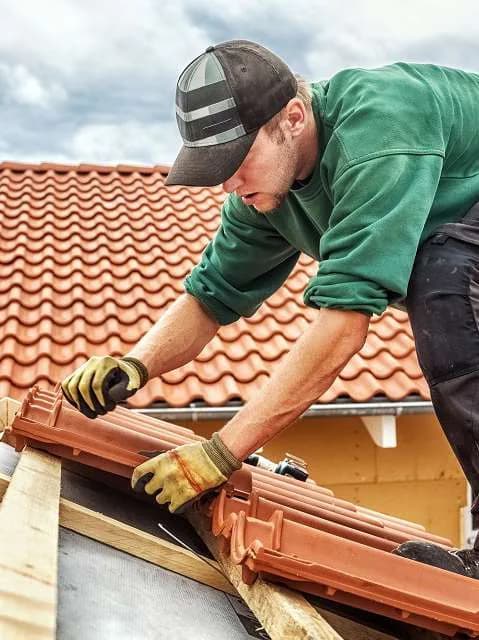

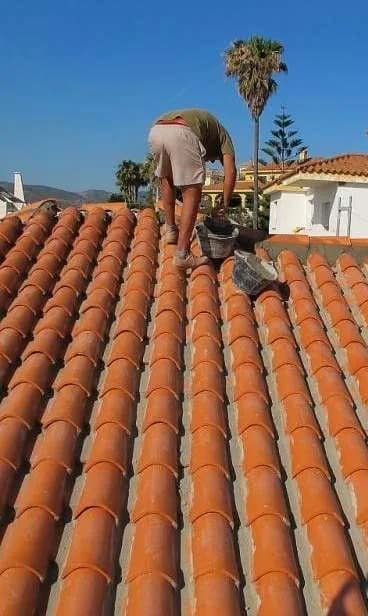

A aplicação começa da direita para a esquerda, pela parte mais baixa do telhado, seguindo em direção à cumeeira. Cada telha entra com pequeno ângulo de inclinação, e os dois pinos precisam encaixar na ripa.

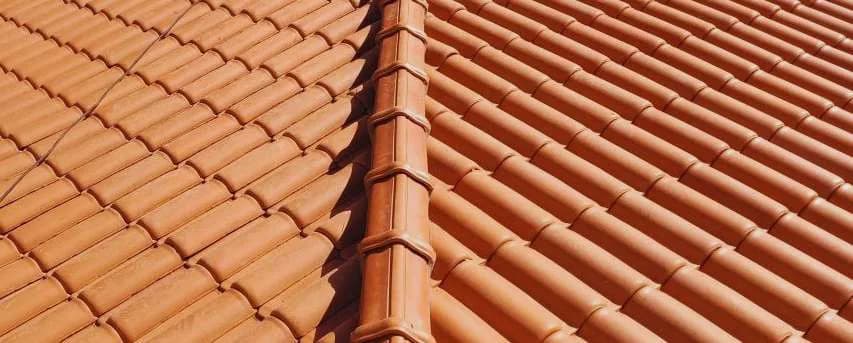

- Alinhamento conferido a cada 3 fiadas e 3 faixas
- Régua de 3 m encostada sobre a fileira para ajustar o prumo
06

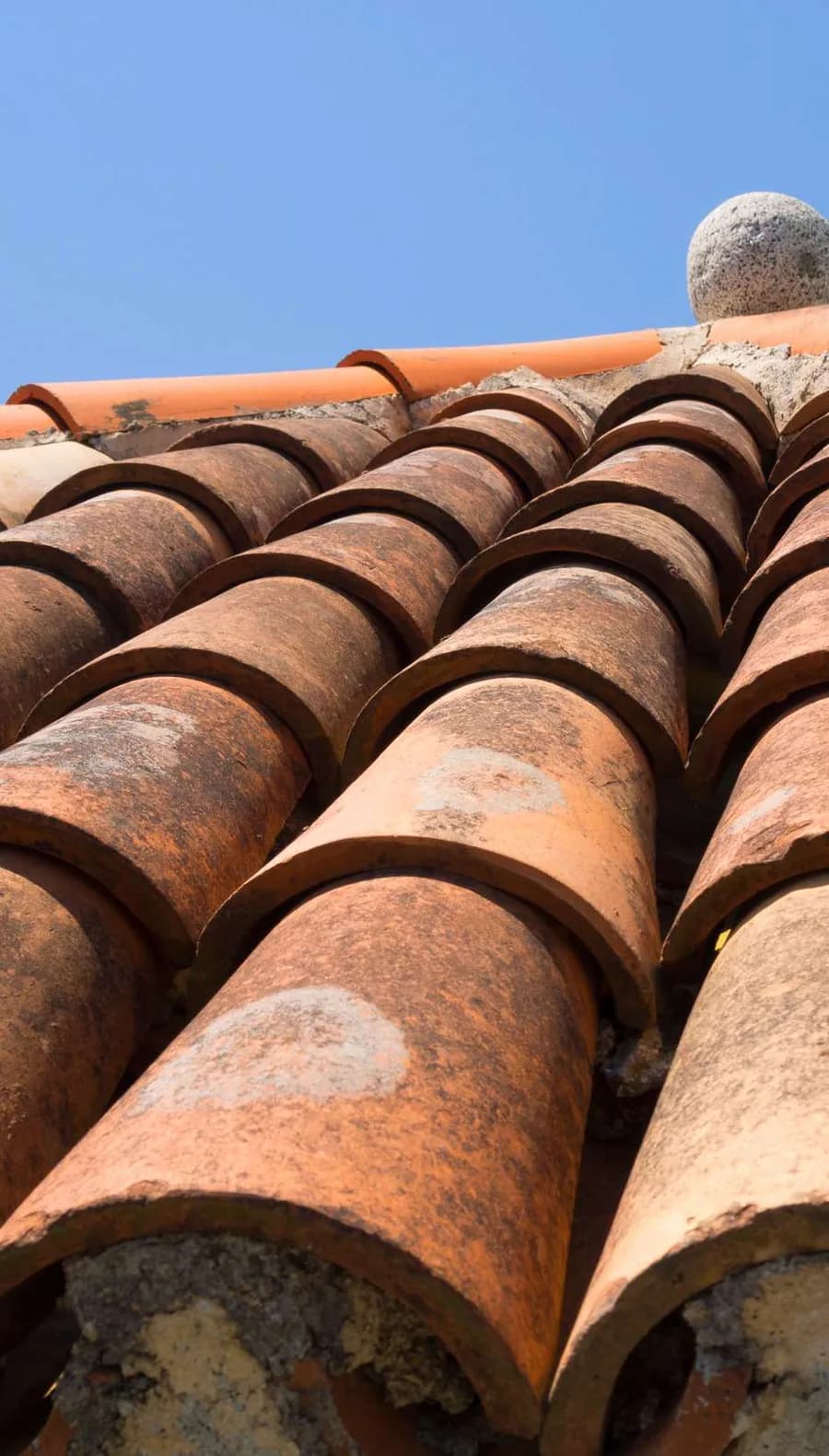

Cumeeira e emboço
São 3 cumeeiras por metro linear. A argamassa do emboço não pode ficar exposta às intempéries, e recebe pigmento quando a telha tem acabamento colorido.
- Argamassa em excesso prolonga a umidade em contato com a cerâmica
07
Inspeção das primeiras 200 peças
Depois da colocação das primeiras 200 telhas o telhado deve ser avaliado. Se aparecer qualquer anormalidade, o contato com a loja precisa ser imediato, porque a análise estética só é atendida até essa etapa.
- Avaliação estética feita a no mínimo 12 metros de distância
- Para cortar ou furar, a telha precisa estar úmida
06 O que dá errado
Seis defeitos que aparecem depois
A maior parte das reclamações de cobertura nasce da execução, não da peça cerâmica. Passe o cursor para ver a origem de cada uma.

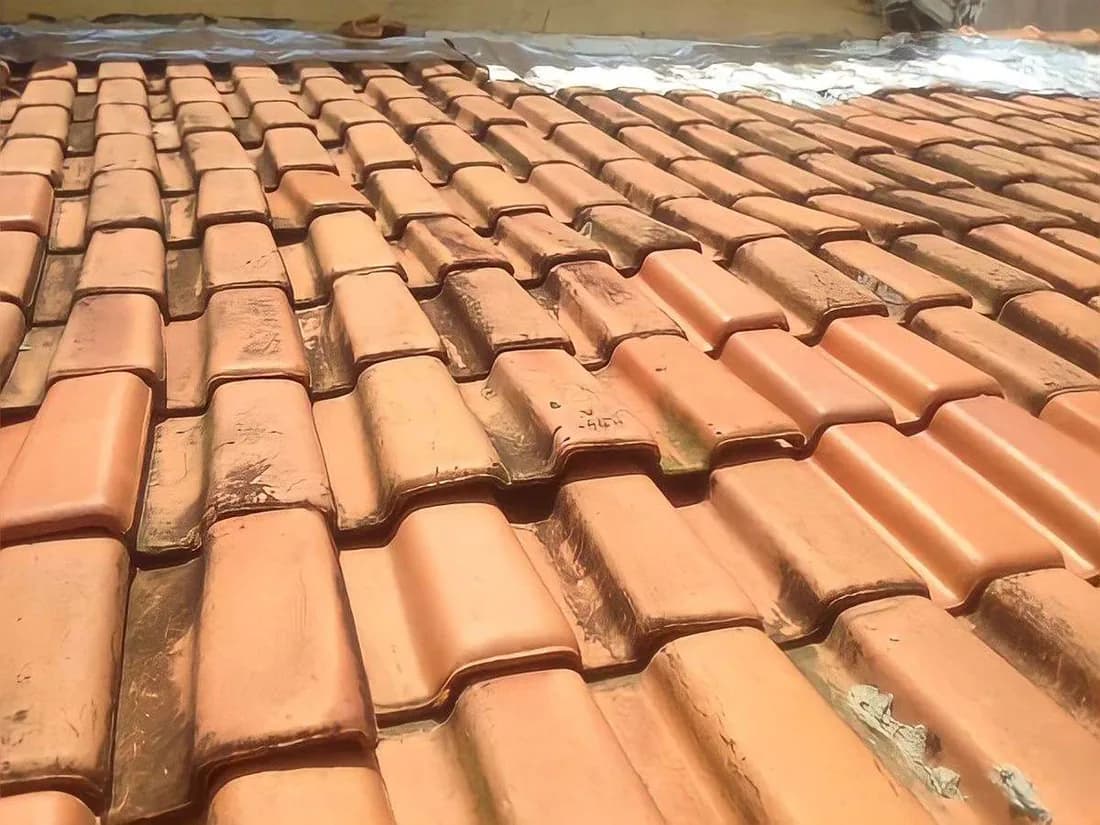

Telhas mal encaixadas
Peça dentro da norma dimensional, colocada sem rigor, resulta em desalinhamento. Cada telha fora do encaixe vira um ponto fraco da cobertura.
Correção. Gabarito de galga e conferência a cada 3 fiadas, no lugar de arremate com argamassa.

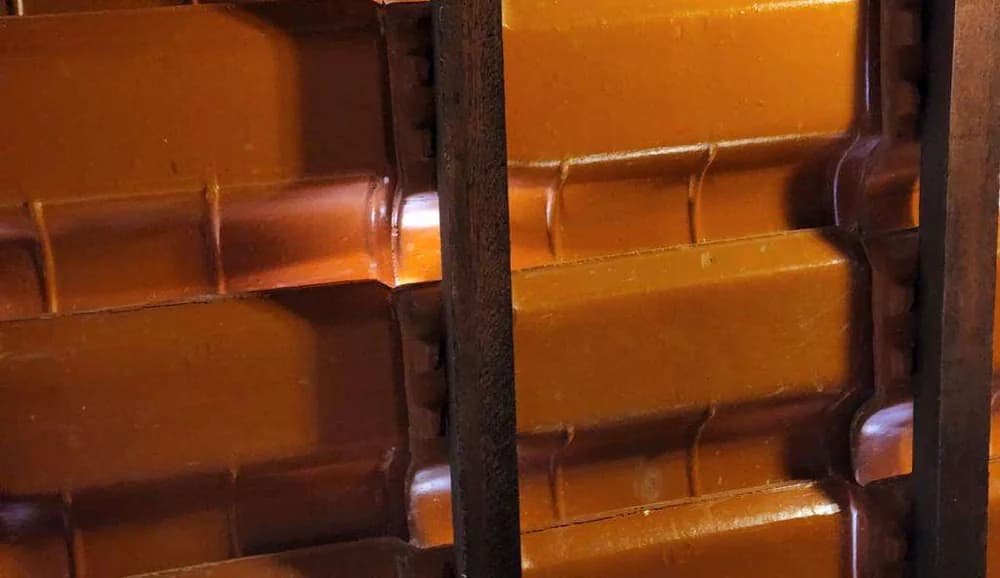

Sobreposição insuficiente
Ripado fixado sem estudo prévio da telha obriga a esticar as peças para reduzir o consumo, e o recobrimento fica menor que o recomendado.
Correção. Medir a galga do lote entregue antes de ripar, sem esticar nem apertar as telhas.

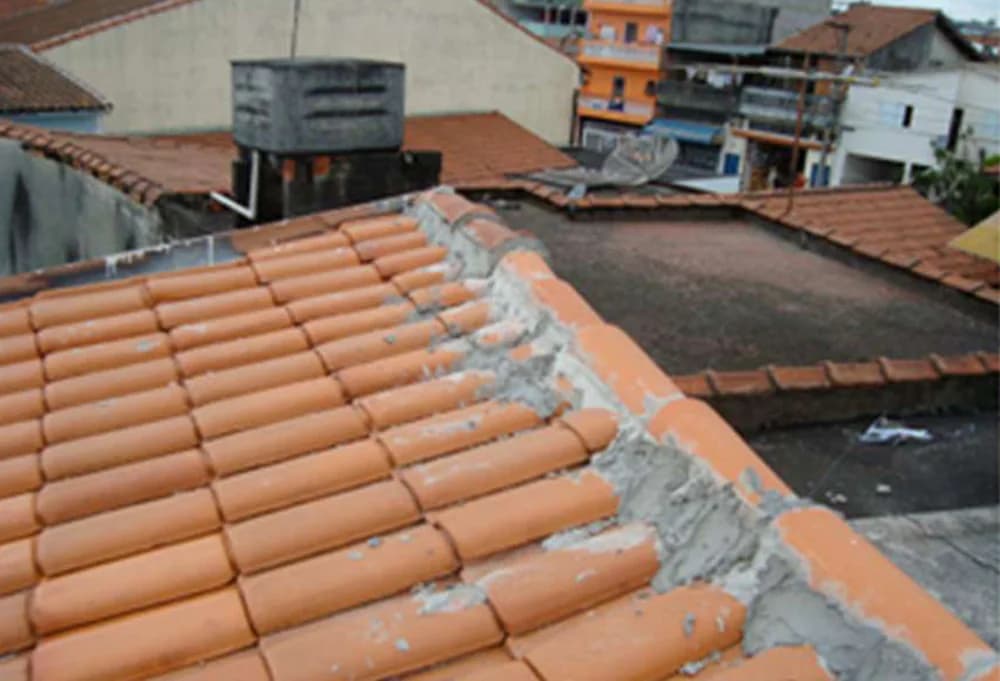

Excesso de argamassa
Argamassa demais em cumeeira, rincão e laterais não deixa a cobertura mais estanque. Depois da chuva ela seca bem mais devagar que a cerâmica e mantém a telha úmida.
Correção. Resolver encaixe e alinhamento na régua, deixando a argamassa apenas no arremate necessário.
Musgo e limo
A telha natural acumula mais sujeira e não é lavável como a resinada. Umidade constante e sombra de árvore aceleram fungos e algas.
Correção. Telha resinada de fábrica por imersão, com reaplicação periódica conforme o clima da região.

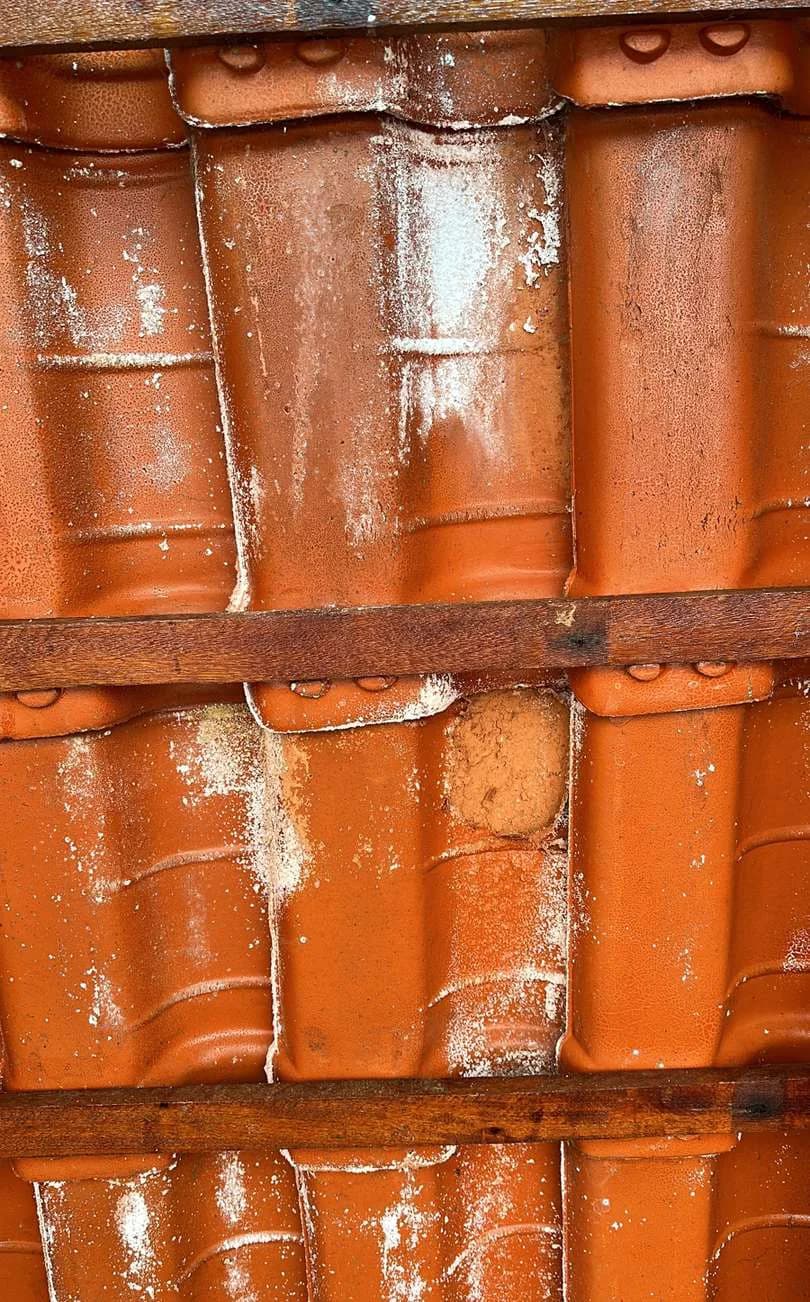

Ataque por salinidade
O cloreto de sódio entra pelos capilares e se acumula abaixo da superfície, criando tensões internas que originam o descasque. É mais comum na faixa litorânea.
Correção. Proteção resinada e manutenção frequente em obra de orla, com lavagem da cobertura.

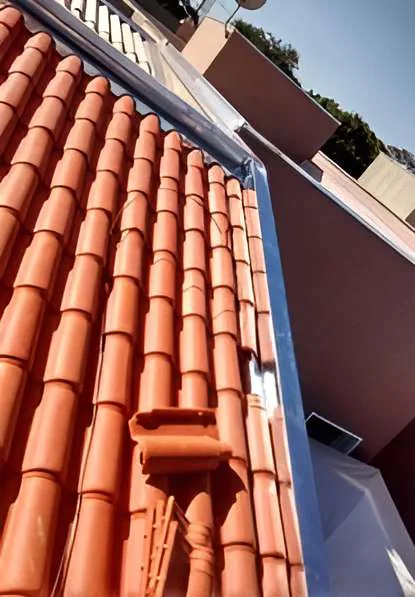

Deslocamento pelo vento
Não é falha da peça, e sim de fixação. Aparece em região de vento forte ou em telhado com inclinação acentuada.
Correção. Amarração com arame de 10 kg de tração, obrigatória acima de 45% e em todo beiral desprotegido.
07 Ensaios ABNT NBR 15310
Os números que a telha precisa entregar
0NResistência à flexão
Valor mínimo em newtons, equivalente a 130 kgf sob pressão contínua e sem golpes.
0%Absorção de água
Limite máximo em relação ao peso seco da peça cerâmica.
0hImpermeabilidade
Período sob ensaio sem vazamento nem gota na face inferior. Mancha de umidade é tolerada.
±0%Variação dimensional
Tolerância de comprimento e largura. O rendimento médio admite 4%.
0mmPlanaridade
Desvio máximo admitido, independentemente do tipo de telha. A retilineidade fica em 1% do comprimento efetivo.
0%Determinação da massa
Variação máxima do peso em relação ao valor declarado no projeto interno.

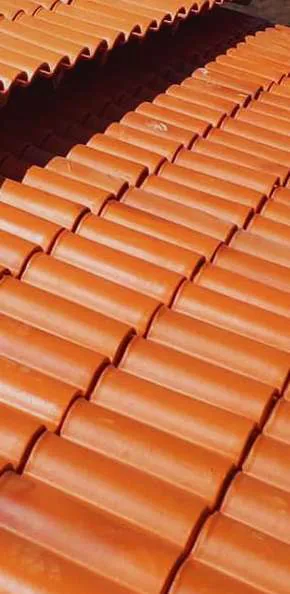

Telha resinada por imersão total
A peça inteira mergulha na resina, o que impermeabiliza as duas faces e reduz a absorção de água. Com menos água entrando pelos capilares, o sal que forma a camada branca na superfície aparece bem menos, e o limo demora mais a se instalar. A reaplicação é periódica e depende do clima da região.
O que a garantia não cobre
A garantia trata da reposição das telhas entregues na obra que ainda não foram instaladas. Mão de obra de carpinteiro e material de madeiramento ficam por conta do consumidor.
- Dano por instalação, armazenamento ou manuseio fora das instruções deste manual
- Inclinação abaixo da mínima, alinhamento e sobreposição diferentes do recomendado
- Telhado executado sem acessórios de fabricação Santana, como a cumeeira
- Alteração de cor por fungo, alga, eflorescência e poluição, incluindo esverdeamento e escurecimento
- Degradação por salinidade em região litorânea, ligada ao clima local
Rotina de manutenção
| Tarefa | No momento | A cada 6 meses | A cada 12 meses |
|---|---|---|---|
| Eliminação de vegetação, sujeira e objetos que deterioram a cobertura | |||
| Limpeza e revisão dos canais de escoamento da água da chuva | |||
| Comprovação do bom estado de cumeeira e final do espigão | |||
| Limpeza dos elementos de ventilação | |||
| Substituição de elementos danificados e reposição de peças | |||
| Limpeza e aplicação de impermeabilizante |
Depois de chuva com vento forte ou granizo, vale uma inspeção fora do calendário para achar o estrago antes que ele cresça. Para andar sobre o telhado, apoie uma tábua reforçada e distribua o peso, nunca com a telha molhada.
